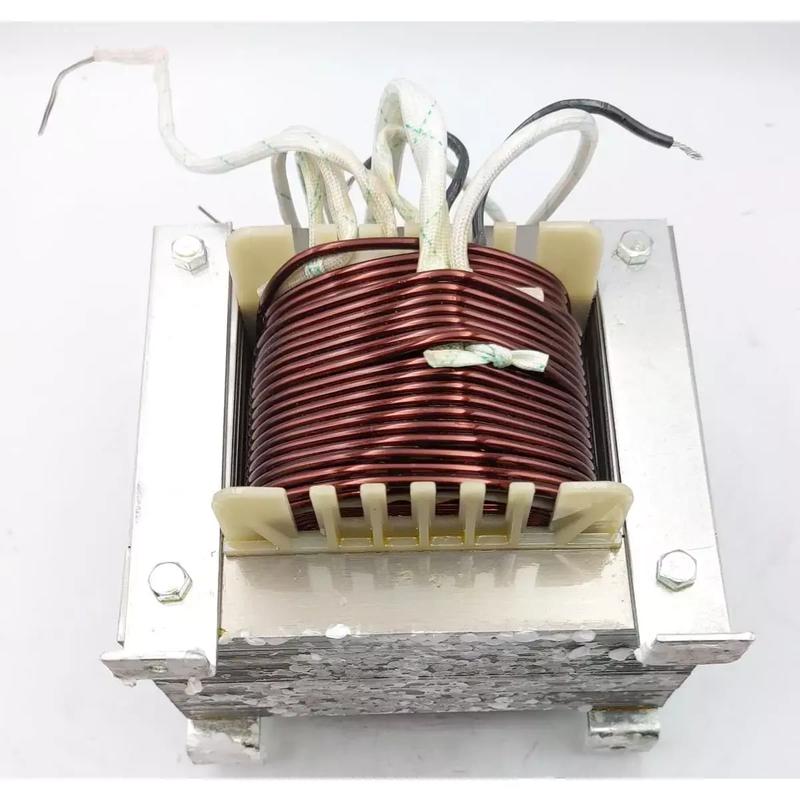

Wybierając odpowiednie napięcie transformatora do prostownika samochodowego, można odczuwać, że zadanie to jest skomplikowane. Jednak w praktyce okazuje się ono dość proste. Zawsze kieruję się zasadą, że transformator powinien dostarczać napięcie w granicach 18-24V na wtórnym uzwojeniu, aby zapewnić najlepszą wydajność. Dzięki takiej wartości jesteśmy pewni, że układ skutecznie naładowuje akumulator, dając mu nieco więcej mocy, niż jest to wymagane. To pozwala na lepsze doładowanie akumulatora. Należy także mieć na uwadze, że te napięcia są wyższe od napięcia nominalnego akumulatora. Taki krok jest konieczny, aby pokonać straty w diodach prostowniczych oraz innych elementach układu.

Optymalne napięcie transformatora zapewnia właściwe ładowanie akumulatora

Decydując się na transformator o napięciu wyjściowym 20V, możemy być spokojni, ponieważ większość prostowników ładowarkowych działa w tym zakresie. Kluczowym elementem pozostaje jednak nieprzekraczanie zalecanego górnego limitu napięcia. To działanie mogłoby prowadzić do przeładowania akumulatora, co w konsekwencji jest dla niego szkodliwe. Z moich obserwacji wynika, że idealne napięcie dla akumulatorów w zakresie 12V powinno wynosić pomiędzy 13,8V a 14,4V w trakcie ładowania. W związku z tym transformator do prostownika powinien być skonstruowany tak, aby łatwo dostosować go do tych wymagań. Jeżeli interesuje cię ten temat to sprawdź, jak łatwo podłączyć dwa akumulatory do prostownika.

Regulacja napięcia w prostownikach jest istotnym elementem

Kolejnym istotnym aspektem, o którym warto pamiętać, jest regulacja napięcia. Sugeruję zainwestowanie w transformator z odczepami, co umożliwia dostosowanie napięcia w zależności od wielkości akumulatora oraz jego stanu naładowania. Dobrą opcją okazuje się również montaż amperomierza, który umożliwia monitoring prądu ładowania. Taka funkcja jest nadzwyczaj przydatna, zwłaszcza przy ładowaniu impulsowym. Technika ta może być korzystniejsza dla zdrowia akumulatora. Akumulatory w samochodach, które regularnie korzystają z ładowania impulsowego, zazwyczaj wykazują lepszą żywotność i wydajność.

Właściwe dobranie parametrów ładowania jest kluczowe dla długowieczności akumulatora. Pozwoli to na efektywne wykorzystanie energii i uniknięcie zbędnych uszkodzeń.

Zobacz również:  Najlepsza gąbka do mycia samochodu – jak wybrać tę idealną?

Jak wybrać transformator do prostownika samochodowego?

W poniższej liście przedstawiam etapy doboru odpowiedniego transformatora do prostownika samochodowego. Każdy krok opisałem szczegółowo, aby ułatwić zrozumienie oraz wykonanie tego zadania.

1. Określenie wymagań napięcia – Zidentyfikuj napięcie, które potrzebujesz do ładowania akumulatora. Dla standardowych akumulatorów samochodowych najlepiej wybrać transformator, który na wtórnym uzwojeniu dostarczy około 14-15V. Nieco wyższe napięcie, na przykład 20V, może okazać się potrzebne, aby zrekompensować straty związane z prostowaniem oraz ewentualnymi zaburzeniami w obciążeniu. Upewnij się, że napięcie odpowiada wymaganiom konkretnego schematu prostownika, który zamierzasz wykorzystać.
2. Obliczenie wymaganego prądu – Zdefiniuj maksymalny prąd ładowania, który potrzebny będzie do efektywnego naładowania akumulatora. Na przykład, jeśli akumulator posiada pojemność 85Ah, warto rozważyć wybór transformatora o mocy od 7A do 10A, co odpowiada około 100-150W. Prąd prostownika powinien być dostosowany do potrzeb akumulatora oraz możliwości stosowanego transformatora.
3. Przyjrzenie się charakterystykom transformatora – Wybierz transformator, który zapewnia stabilne napięcie wyjściowe, nawet przy zróżnicowanym obciążeniu. Czytaj dane techniczne dostarczane przez producenta, aby upewnić się, że transformator nie przekroczy swojego maksymalnego obciążenia. Zwróć również uwagę na rodzaj rdzenia transformatora, na przykład toroidalny lub EI, ponieważ to wpływa na wydajność oraz straty energii.
4. Sprawdzenie rodzaju uzwojeń – Ustal, czy wybrany transformator ma odpowiednie odczepy, które umożliwią dostosowanie napięcia wyjściowego. Przydatne może okazać się zastosowanie transformatora z odczepami, aby uzyskać różne poziomy napięcia. Dzięki temu zyskasz elastyczność w zależności od swoich potrzeb oraz warunków ładowania.
5. Zastosowanie akcesoriów zabezpieczających – Zainstaluj odpowiednie zabezpieczenia, takie jak bezpieczniki oraz wyłączniki, aby chronić zarówno transformator, jak i akumulator przed potencjalnymi uszkodzeniami. Dodatkowe zabezpieczenia pomogą uniknąć uszkodzeń wynikających z przeładowania lub zwarcia.

Zalety i wady różnych typów transformatorów do prostowników

Na rynku dostępnych jest wiele typów transformatorów, które możemy wykorzystać w prostownikach, a każdy z nich posiada unikalne zalety oraz wady. Transformator toroidalny, na przykład, cieszy się dużą popularnością ze względu na swoją wysoką efektywność oraz niskie straty energetyczne. Dlatego właśnie tak często wykorzystuje się go w nowoczesnych aplikacjach. Jego kompaktowe rozmiary oraz niska masa sprawiają, że montaż przebiega szybko i sprawnie, co czyni go doskonałym wyborem do prostowników o mniejszej mocy.

Warto jednak również zwrócić uwagę na tradycyjne transformatory EI, które, choć są większe i cięższe, oferują wyższą odporność na przeciążenia. Oprócz tego charakteryzują się korzystniejszym przebiegiem napięcia na wyjściu, co ma istotne znaczenie, gdy planujemy stabilne ładowanie akumulatorów. Należy jednak pamiętać, że w porównaniu do modeli toroidalnych mogą generować więcej hałasu oraz wykazywać niższą sprawność, co w zastosowaniach domowych może stać się problematyczne.

Wybór odpowiedniego transformatora do prostownika ma kluczowe znaczenie dla jego wydajności

Podczas wyboru transformatora istotne jest również zwrócenie uwagi na jego moc oraz napięcie wyjściowe. A skoro już tu jesteś to odkryj, jakie napięcie ma nowy akumulator. Zbyt niskie napięcie na pewno nie pozwoli na efektywne ładowanie akumulatorów, co w dłuższym czasie negatywnie wpłynie na ich żywotność. Z kolei zbyt wysokie napięcie może prowadzić do przeładowania, co również stanowi poważne zagrożenie. Dlatego konieczne jest, aby dopasować transformator w taki sposób, aby jego parametry idealnie odpowiadały wymaganiom zastosowania oraz charakterystyce akumulatora, który zamierzamy ładować.

Nie możemy także zapominać o aspektach związanych z bezpieczeństwem. W przypadku niektórych transformatorów, zwłaszcza tych o wyższej mocy, należy zapewnić odpowiednie zabezpieczenia przed przeciążeniem, aby uniknąć ewentualnych uszkodzeń. Dobrze dobrany transformator nie tylko podnosi efektywność prostownika, ale także znacząco wpływa na bezpieczeństwo użytkowania całego układu. Dlatego warto zwrócić uwagę na renomę producenta oraz opinie innych użytkowników, co może okazać się pomocne w dokonaniu najlepszego wyboru.

Jak prawidłowo obliczyć moc transformatora do prostownika?

Obliczanie mocy transformatora do prostownika może wydawać się skomplikowane, ale jeśli dobrze zrozumiemy podstawowe zasady, to z pewnością stanie się znacznie łatwiejsze. Na początku musimy określić, jaki prąd wykorzystamy do ładowania akumulatora. Jak już poruszamy ten temat to sprawdź skuteczne metody na ogrzanie akumulatora w zimie. Wartość prądu ładowania powinna odpowiadać zaleceniom producenta akumulatora, ponieważ zbyt wysoki prąd może doprowadzić do uszkodzenia ogniw. Z reguły większe akumulatory wymagają wyższego prądu ładowania, jednak należy pamiętać, aby nie przekraczać jego maksymalnych wartości.

Po ustaleniu prądu naszymi kluczowymi elementami stają się napięcie oraz moc. W przypadku transformatora napięcie powinno być nieco wyższe od napięcia akumulatora, co umożliwi jego ładowanie. Typowe napięcie wyjściowe transformatora dla akumulatorów waha się od 14 do 20 V, a jego wartość często zależy od wymagań konkretnego systemu prostowniczego. Aby obliczyć moc, wystarczy stosować prostą formułę: moc (W) to prąd (A) pomnożony przez napięcie (V). W ten sposób łatwo określimy, jaką moc musi mieć nasz transformator, by skutecznie ładować akumulator.

Wybór odpowiedniego transformatora do prostownika

Kiedy już ustalimy nasze wartości prądu i napięcia, możemy przejść do wyboru odpowiedniego transformatora. Dobrym pomysłem będzie skupienie się na transformatorach toroidalnych, które zazwyczaj charakteryzują się mniejszymi stratami energii oraz lepszymi właściwościami. W trakcie wyboru transformatora oraz określania jego mocy, warto również dodać pewien zapas, aby mieć pewność, że nie obciążymy zbytnio układu. Warto także wykorzystać amperomierz, co umożliwi monitorowanie natężenia prądu ładowania oraz dostosowywanie go w razie potrzeby.

Pamiętam, jak sam próbowałem dobrać odpowiedni transformator i szybko zrozumiałem, że trochę praktyki oraz testów znacznie ułatwia sprawę. Eksperymentowanie z różnymi parametrami, takimi jak napięcie, prąd czy rezystancja, pomoże nam lepiej poznać działanie całego systemu. Dzięki temu nie tylko wybierzemy idealny transformator do prostownika, ale również zgłębimy nasze umiejętności w dziedzinie elektroniki!

Wybór komponentów do prostownika na przykładzie akumulatorów 85Ah
